材质：铸铁
　　性能：无泄露
　　用途：管道泵
　　驱动方式：电动
　　输送介质：清水泵
　　泵轴位置：卧式
　　叶轮结构：封闭式叶轮
　　叶轮吸入方式：单吸式
　　流量：2.8~1450（m³/h）
　　叶轮数目：1

产品说明
　　BYZ卧式离心泵是根据IS型、IR型离心泵的性能参数，参照ISO2858标准，采用国内优秀水力模型优化设计而成，是理想的新一代高效节能卧式泵产品。
适用范围
　　BYZ型卧式离心泵，供输送清水及物理化学性质类似清水的其它液体只用。适用于工业和城市给排水、高层建筑增压送水、船用、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等暖水循环及设备配套。使用介质温度不超过80°C。

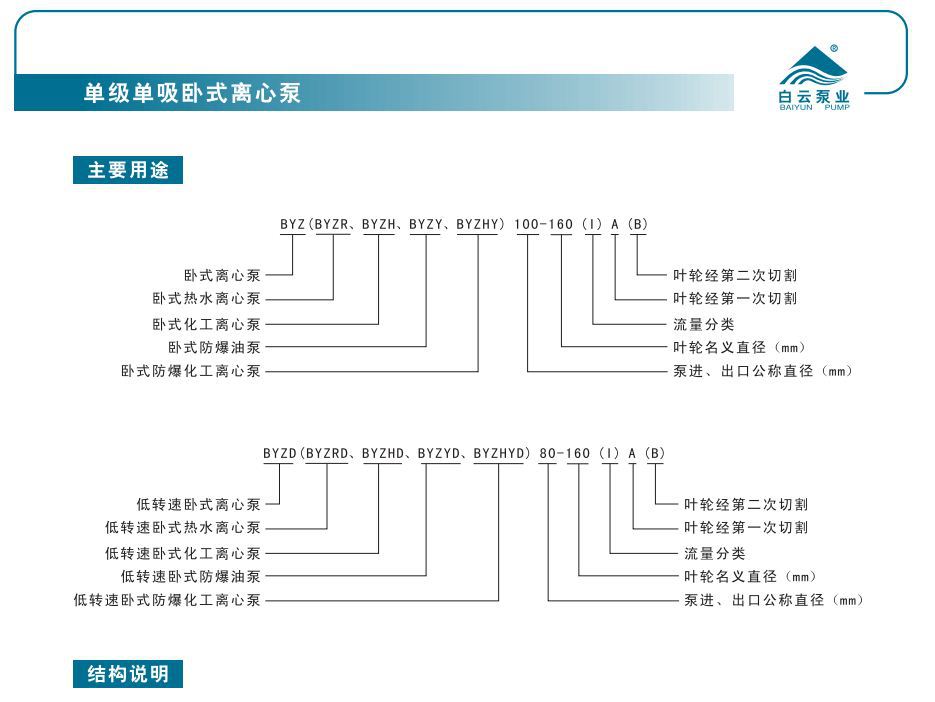

型号意义
　　BYZ  100 - 160（I） A  （B）
　　BYZ：白云卧式离心泵           100：泵进、出口公称直径（㎜）
　　160：叶轮名义直径（㎜）      （I）：流量分类
　　A：叶轮第一次切割               B：叶轮第二次切割
工作条件
　　1、泵系统最高工作压力为1.6Ma，即泵吸入口压力+扬程≤1.6Ma时，应在订货时另行提出，以便在制造时对泵的过流部件和联接部件采用相应的材质）
　　2、输送介质为清水或物理化学类似清水的其他液体（输送介质带有细小颗粒时，应在定货时另行提出，以便装配耐磨式机械密封)。
　　3、周围环境温度不超过40°C，海拔高度不超过1000m，相对湿度不超过95％。
结构简介
　　◆结构紧凑。该系列泵为卧式结构，机泵一体、外形美观、占地面积小、与普通卧式泵比较，占地面积减少30％。
　　◆运行稳定、噪音低、组件同心度高。电机与泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动、低噪音、延长了轴承的使用寿命，改善了使用环境。
　　◆轴承采用优质机械密封，耐磨损、无泄漏、使用寿命长。
　　◆采用先进水力模型，具有效率高，性能好等特点。
　　◆结构独特。泵体下侧设有放水孔，进、出口法兰设有取压孔，能确保泵的正常使用和维护。
　　◆该系列卧式泵进口为水平方向，出口为垂直向上结构，便于管路布置。
　　BYZ系列单级单吸卧式离心泵的结构特点(见图)，该机组由泵、电机和底座三部分组成。泵结构包括泵体、泵盖、叶轮、机械密封等零件组成。泵为单级单吸卧式离心式，泵体和泵盖是从轴向剖分的，即后开门结构形式。大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，以平衡在转子上的轴向力。泵进口为轴向水平吸入，出口为垂直向上布置。泵与电机同轴，安装时无需校正，具有共同底座。由于这种泵均采用后开门结构，检修时可以不拆卸进出口联接管路、泵体,只需移动电动机，即可退出转子部件进行检修。这是国际上一种通用的结构形式。

建议用样本中的示例更直观
